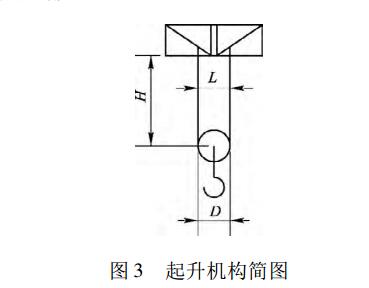

高卷?yè)P(yáng)電動葫蘆的結構方案在實際運用時，除 1 /1 出繩的方案外，都會出現鋼絲繩纏絞在一起的現象。鋼絲繩纏絞現象的出現會嚴重影響電動葫蘆的正常工作，且會急劇地加大鋼絲繩的磨損。為保證高卷?yè)P(yáng)電動葫蘆能夠正常工作，必須對高卷?yè)P(yáng)電動葫蘆的結構再進行一定的修改。圖3為起升機構簡圖。保持系統穩定性的大起升高度可由式 (1) 計算

式中: t為鋼絲繩的扭矩因素，L為鋼絲繩之間的距離，D為滑輪的直徑，d 為鋼絲繩的直徑，H 為起升高度。

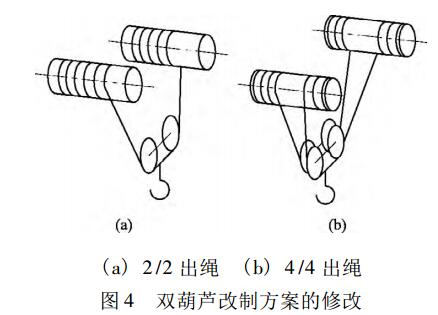

可知，當鋼絲繩直徑和滑輪直徑確定后，鋼絲繩之間距離越大，能夠正常起升的大高度越高。這樣，可通過在吊鉤組水平方向增加滑輪的方式增大L值，來避免鋼絲繩纏絞的現象。雙葫蘆改制方案中的2 /2和4 /4出繩方案可變?yōu)閳D4所示的結構。
